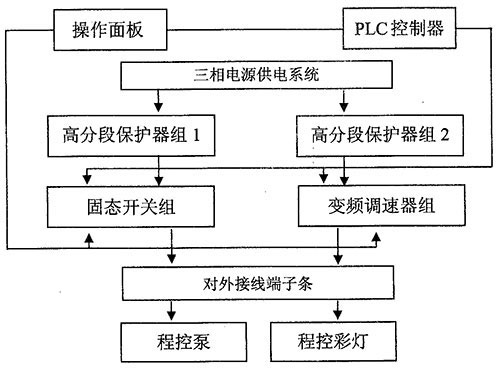

水泵和彩燈是實現造型表演的主要手段，水泵工作受固態繼電器或變頻器控制，而它們則受PLC可編程序控制器或手操作開關控制，從而實現輸出交流電壓的通斷控制或連續變化控制。

彩燈控制與水泵控制類似，彩燈電源為220VAC，需將同時工作的彩燈均分在三相之中，盡可能使負載平衡。

E、裝置結構：裝置結構為操作臺式控制裝置。

操作臺上部前面為操作面板，臺內上部放置PLC可編程控制器和直流穩壓電源。

操作臺內下部前面為電源控制盤A，控制所有水泵和彩燈的工作，系統三相電源也直接接至該盤，盤上的原部件布置從上到下分別為固態繼電器組（GK1-GB20），保護開關組(BKI-KBIO)和對外接線端子條(DTI-DT4）。

為了便于接線和維護，電氣盤上的原部件均按水泵和彩燈組排序，從左至右，對應分組排列，查找直觀方便。

F、安裝接線

裝置運抵控制室后，固定在已建好的電纜溝上，也可以固定在一個盤架上，以便于安裝接線。

電源由兩根3×6mm2電纜直接接至電氣盤的BK9和BK10（零線另行連接），給裝置、水泵和彩燈提供動力電源。

水泵、普燈的電源線接至電氣盤下部端子條的指定的端子上，而三組高燈的電源線直接接至保護開關BK10上，至此完成了安裝布線工作（詳細參見附三和附四）。

以操作說明

首先接通裝置電源開關BK9，再接通操作面板上電源開關，此時可進入自動運行或手操運動（晚上在開機后，在運行噴泉之前，應先接通BKI()，啟動高效潛水彩燈）。

手動運行，只按下手動開關SK，其狀態燈亮，表明進入手動運行方式，這時分另刂按壓手操開關SKI一SK4，貝刂表演相應的泉式造型。

自動運行，先按下自動開關ZK，其狀態燈亮，再按下手動開關SK，但其狀態燈不亮，則進入自動運行方式。根據程序設計，各相應的泉式造型將依次循環進行表演，具備手操狀態指示燈將指示出相應泉式在自動行動時的工作狀態手動運行和自動運行可相互自鎖和轉換。在自動運行方式下，手操開關SKI一SK4應保護不被接壓狀態，手操狀態燈僅指示相應泉式在自動方式下的工作狀態；在手動運動方式下（僅SK被按壓且狀態燈亮），如按壓自動開關ZK，則轉入自動運行方式，原手操狀態被清除，然而在自動行動方式下如釋放掉自動開關1K，其狀態燈滅掉，則中斷并清除原自動運動狀態而轉入手動

運仃。

綜上所述，ZK和SK同時被按壓，但只ZK狀態燈亮，為自動運行方式；SK被壓且其狀態燈亮，為手動行動方式。

操作面板上的“彩燈"開關"CK”為選擇開關，無論是自動行動還是手動運行，都需要按下該開關（其狀態燈亮），才能使彩燈工作。

S、注意事項

1.裝置停止運行而處不使用期間時，應斷開控制室內甲、乙兩組三相動力電的開關。在接通程控臺上的電源開關前應使操作面板上所有操作開關處于不被操作的狀態。

2。處于手操作運行方式時，同時被按壓（而處于運行狀態）的手操開關（）一般只能一個，以確保系統安全。

3·控制室應保持通風、潔靜，其溫、濕度應在設備范圍內。

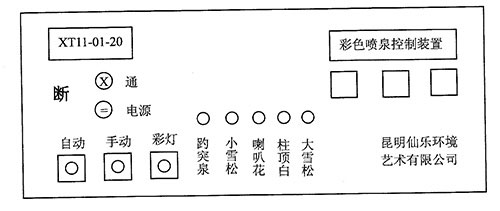

圖十六：（一）操作面板圖

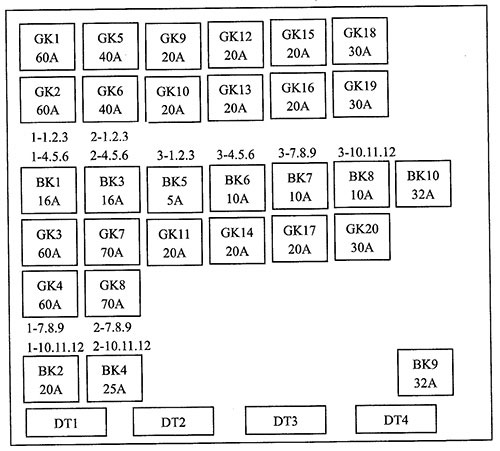

圖十六：（二）電氣盤A布置圖

符號說明：GK為固態開關；BK為保護開關；DT為端子條。

注：BK上邊柜外數字為該組開關對接的DT及端子條。
